变频技术在供水行业中从应用

一.概述

随着变频器调速技术的发展和人们对饮用水水质要求的不断提高,变频供水设备已广泛应用于多层住宅小区和高层建筑的生活供水。变频调速供水具有以下优点:

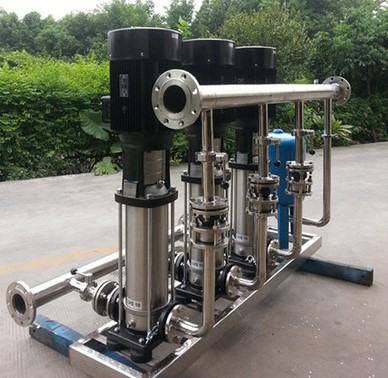

Dingtalk_20210928171059

1.设备投资少,系统运行可靠;


2.占地面积小,省电省水;


3.自动化程度高,操作控制方便;


供水行业应用广泛,可通过道路灌溉、家庭供水、工业供水和施工现场供水变频器。供水变频器水质参差不齐,没有接绿接黄,所以我们的SKI600水泵变频器有很好的接入,供水方案相对统一,维护相对方便。


二、供水行业设备组成及工作原理。


1.恒压供水主要由电机、a 水泵、缓冲罐、远程压力表和SKI600 水泵 变频器。通常,终端用于启动和停止。


2.恒压供水系统将远程压力表的反馈信号与给定值进行比较。当反馈值高于睡眠阈值时,变频器在睡眠时间过去后进入睡眠状态。当反馈阈值低于启动阈值时,电机重新启动以保持压力接近给定值。

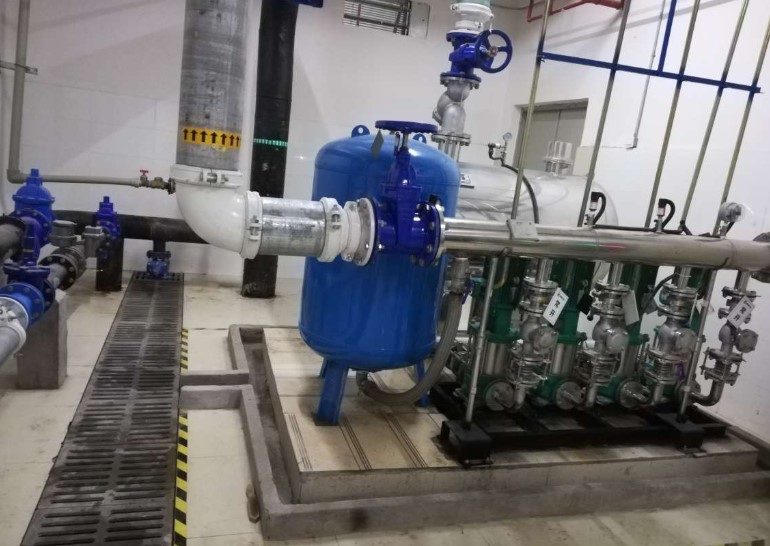

Dingtalk_20210928171240

水泵单位。


三、恒压供水系统的特点。

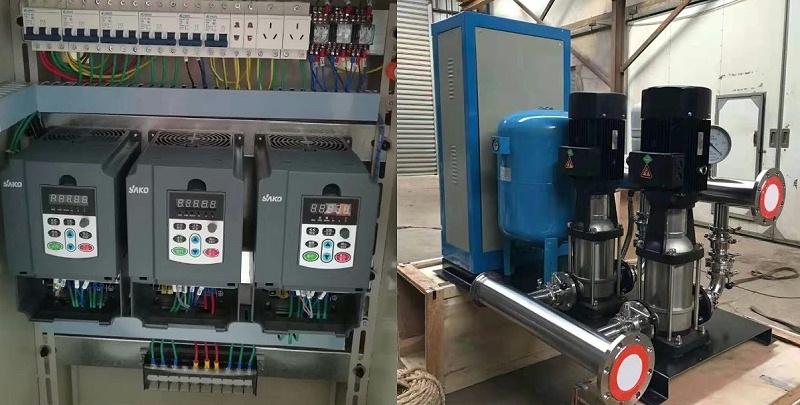

Dingtalk_20210526135921

1.水泵软启停,无冲击和过电压危害及水锤现象;


2.可靠运行:变频器实现泵的软启动,防止管网冲击,避免管网压力超限,避免管道破裂;


3.设备自动化程度高,供水稳定可靠,水质无二次污染;


4.完善的保护功能:当一台泵出现故障时,会主动发出报警信息,同时启动备用泵,维持供水平衡;


四、恒压供水行业实现的功能。


恒压供水的主要作用是保持水压恒定,避免大的波动。


要实现的主要功能:


(1)给定的压力,即给定的公斤数。


(2)要实现睡眠功能,在不用水时,电机保持低速或零速。


(3)当压力反馈低于一定值时,需要重新启动并维持压力。


动词 (verb的缩写)SKI600在恒压供水行业的应用。

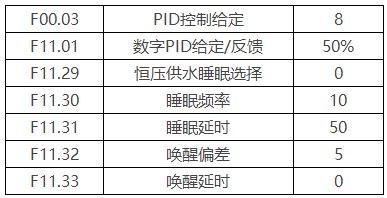

参数设置:

Dingtalk_20210928170958

方案:


1.F00.03=8(频率给定通道设置为给定PID控制)。


2.设置给定的PID控制器信号源;(例如,10公斤的水箱应保持6公斤的恒定压力;给定设置为6/10+F11.32(如果此时F11.32为5%)= 65%;如果恒压为6 kg,不准确,唤醒偏差小,给定值可以直接设置为6/10=60%)。


3.设置PID控制器的反馈信号源;(电压压力表或电流压力表等。).


4、f 11.29 = 1;(恒压供水处于休眠状态)。


5.在根站点设置F11.30睡眠频率;(输出频率低于睡眠频率,通过F11.31进入睡眠状态)。


6.在根站点设置F11.31睡眠延迟。


7.设置F11.32唤醒偏差;(当给定PID-唤醒偏差> PID反馈时,将停止休眠并启动)。


8.设置唤醒延迟;(给定PID-唤醒偏差> PID反馈时,唤醒延时设定时间后,变频器将不再休眠,变频器将启动)。

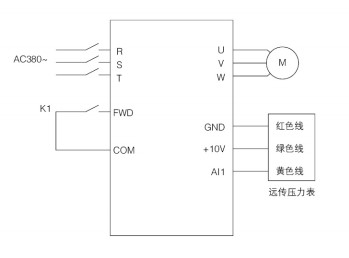

连接图

Dingtalk_20210928171512

结语


恒压供水的功能是通过变频器的PID控制功能实现。但通用型变频器仅仅只能满足恒压供水的基本控制要求,而SKI600水泵变频器是一款对PID控制算法进行了优化的产品,使得SKI600水泵变频器的控制性能更加完善。
