闸机应用变频器提升自动化运行水平

随着经济的快速发展,各地人员的流动性也是日益剧增,由于各地区的出入人流巨大,安保人员很难对每个出入场所进行控制,因此在出于安全性考虑,在许多特定区域如工厂、体育馆、车站等的人流大的出入口中,都要求对进出人员或车辆展开严格的检查,才能通行。这里的进出口闸机性能就显得尤为关键,闸机装置的动作需要电机和驱动装置来实施高效可靠的控制。

“闸机应用变频器提升自动化运行水平”

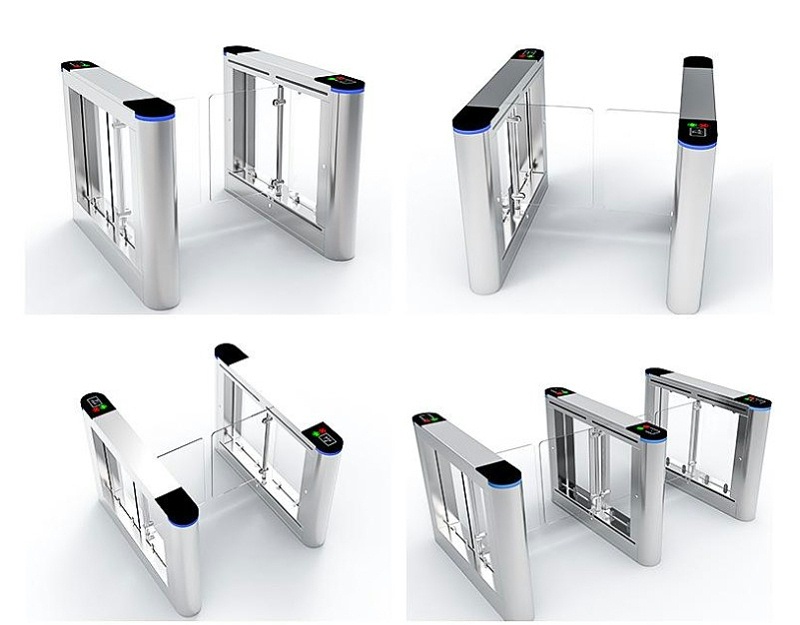

闸机作为通道管理设备,可实现一次只通过一人或一车,常用于各类需要管控的出入场合中。根据拦阻体与拦阻方式差异,闸机可分为三辊闸、摆闸、一字闸、道闸等。SKI600变频器目前已各道闸设备中有了大量应用,通过后期对客户访问咨询来看,SKI600的运行效果好,保障了设备安全运行。


我们将在以下案例中,为大家介绍三科SKI600系列产品,在某地市区的居民小区的出入口道闸设备中的应用效果。


道闸组成

Dingtalk_20210603171944

机芯:由各种机械部件组成一个整体(包括驱动电机、减速机等),利用机械原理控制拦阻体的开启和关闭动作。


拦阻体:在不允许行人或行车通过时起拦阻作用,允许行人或行车通过时会上抬放行。


辅助模块:包括LED指示模块、计数模块、行人检测模块、报警模块、权限输入模块、语音提示模块等。


控制模块:利用微处理器技术实现各种电气部件和驱动电机的控制。简单控制电路一般由主控板、电机控制板及辅助控制板即可实现。


箱体:保护机芯、控制模块等内部部件,并起到支撑作用。


系统应用


该小区设有多台闸机设备,每台闸机电气部分均由一台SKI600(0.75KW)控制,前端为闸机控制板输出端子控制信号,控制变频器驱动装载有减速机的异步电机进行连杆机构传动,从而实现闸杆90°快速升落。电机升落动作过程中需利用变频器的直流制动功能,来实现闸杆“开”到和“关”到位两种状态的保持,以防闸杆受外力作用发生位置变动,造成意外事故。

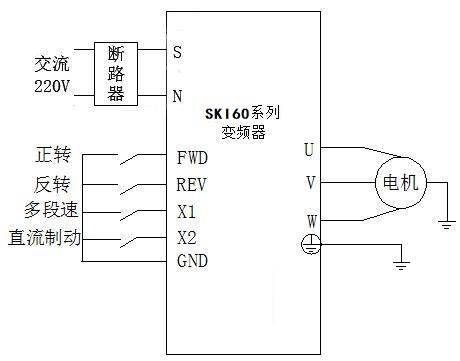

接线图

7488493f13b748a4b8e63af917bc2284_w

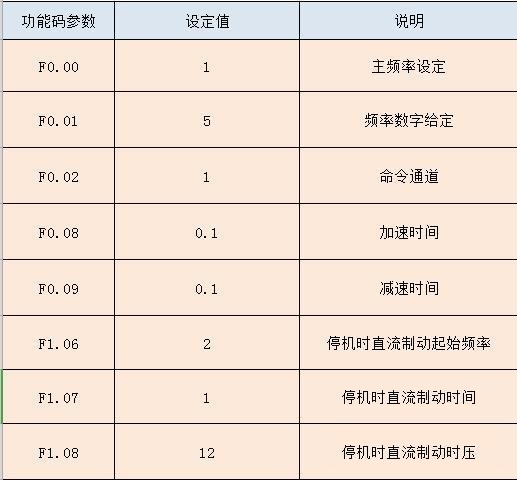

参数设置

79f67847919b42ce9c9bbf5cc05bb06d_w

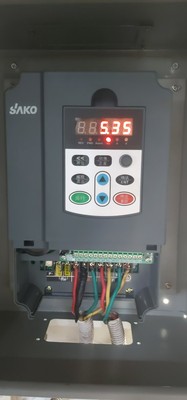

SKI600应用优势

O1CN01BsR3Tf1mWdoZGKlkU_!!0-rate

(1)结构简单,节省安装空间


(2)采用空间电压矢量SVPWM控制,提高系统稳定性


(3)采用无风扇设计,适应恶劣现场环境不过热


(4)控制信号采用光电隔离,抗干扰能力强


(5)SKI600闸机变频器既能满足系统的频繁启停,也能保障闸机极速响应。
