如何利用变频器实现电机不抱闸减速停车?

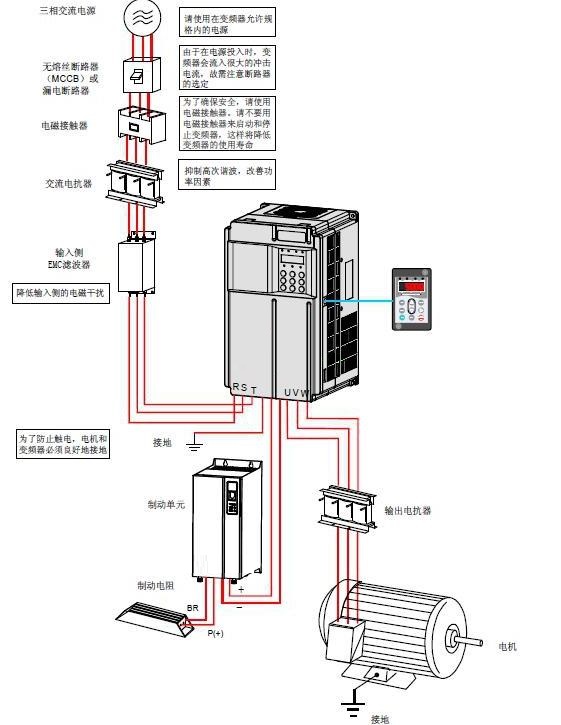

我们完全可以使用变频器内部结构的制动单元进行减速和停车,但需要学习变频器的功能代码设置。目前变频器都有一种利用制动电阻进行减速和停止的装置,根据功率的不同选择不同阻值的制动电阻,连接到变频器的+和PB端,执行减速和制动停止功能。但是,这取决于使用变频器的具体说明。由于不同变频器设置的功能代码不同,此时必须关闭“自由停止”,必须开启减速停止功能,包括减速时间和停机时DC制动启动频率范围的设置。也就是说,在正常工作频率下收到停机命令后,变频器会自动运行一段时间,制动电阻会放电,将电机运转所需的电能去除,从而达到制动目的。

O1CN01ssXu0D1JwdUYWveIg_!!121545136

DC制动功能的设置

启动前的DC制动功能;由于变频器已经提前设置了启动频率,电机从最低速度启动。如果电机在启动时有一定的转速,变频器会引起过流或过压而跳闸。此外,即使鼓风机等负载处于停止状态,叶片也会在风的作用下自行反转。这时,启动电机会产生过电流。为避免上述情况,部分变频器在启动前设置了DC制动功能,以保证电机完全停止时从零速启动。

具有大惯性的DC制动功能的负载机械在停止时往往不能停止,即停止后“爬行”(或爬行),可能对传动设备或生产过程造成严重后果。因此,变频器配备了DC制动功能来克服这种现象。DC制动时,电机定子绕组引入DC电流,使异步电机处于耗能制动状态,电机快速停止。

src=http___file.elecfans.com_web1_M00_B0_FB_o4YBAF321t2AaYVgAANgGzbYNSg586.png&refer=http___file.elecfans

       DC制动功能主要设置以下三个参数。


1、DC制动的启动频率fDB:在大多数情况下,DC制动与再生制动一起使用。首先通过再生制动将电机转速降低到一个较低的值,然后转换为DC制动,使电机快速停止。电机从再生制动到DC制动的转向频率为DC制动的起始频率fDB。

设置fDB的大小主要是基于对制动时间的负数要求。制动时间越短,启动频率fDB应该越大。


2、DC制动力:DC制动量是施加到电机定子绕组的DC电压UDB。UDB越大,制动力矩越大,电机停止越快。设置时,UDB的大小应该从小慢慢设置,主要根据负载惯性的大小。负载惯性越大,UDB设定值越大。


3、DC制动时间tDB:施加DC电压UDB的持续时间称为DC制动时间。如何利用变频器实现电机不抱闸减速停车?"

SKI600jxt

      tDB的大小主要根据负载“爬行”(crawling)的严重程度来设置。对于那些对克服“蠕变”有更高要求的人来说,tDB应该适当地大一些,以便有足够的DC电流来制动。然而,DC制动电流不应超过逆变器的额定电流。
