你知道变频器的DI端口要怎么设置吗？

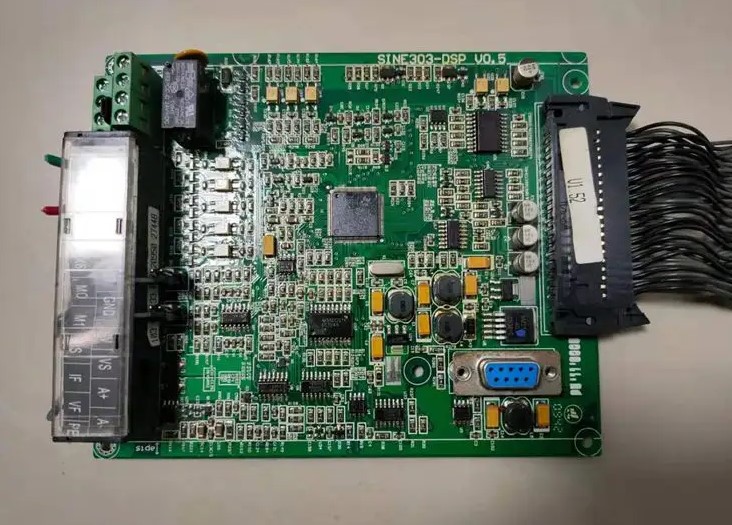

控制板有7个DI口，编号为DI1~DI7。DI端口的内部硬件配备了24Vdc检测电源。用户只需将DI端口与COM端口短接，即可将DI信号输入变频器。

出厂值状态下，F5-13=00000，DI口短路时信号有效(逻辑1)；当DI端口挂起时，DI为无效(逻辑0)信号；用户还可以改变DI口的有效模式，即短路时DI口无效(逻辑0)的信号。

当DI端口暂停时，DI是一个有效(逻辑1)信号。此时需要将F5-13的对应位改为1。两个功能码分别对应DI1~DI5的有效模式设置。

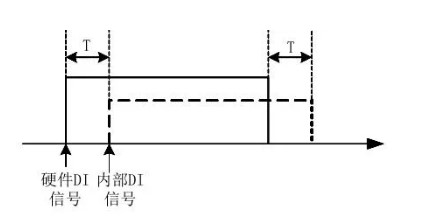

变频器DI口输入信号还设置了软件滤波时间(F5-10)，可以提高抗干扰水平。对于DI1~DI3输入端口，专门提供了端口信号延时功能，方便了一些需要延时处理的应用:

(di延迟设置应用图)

以上五个DI口的功能可以在F5-00 ~ F5-04功能码中定义，每个DI可以根据需要从53个功能中选择。请参考F5-00 ~ F5-04功能代码的详细说明。

硬件设计，只有HDI可以接受高频脉冲信号。对于需要高速脉冲计数的应用，请将其安排在HDI端口。
