高温高压染色机采用三科变频器的应用

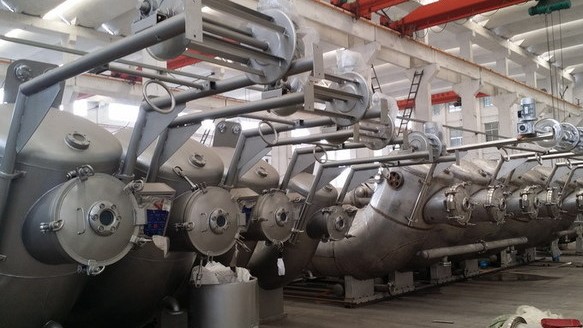

高温高压染色机是纺织印染行业最常用的布匹染色机之一。在高温高压之下，以水为介质，通过溢流将染料附着并固化在布纤维之上，染色流量可无级控制。传统的高温染色机在低流量时，会造成染色和压布不均匀，互换性差，生产效率低，染色质量差，浪费能源

随着变频控制技术的发展，流量和压差的变频控制在印染行业得到了广泛的应用。使用变频器之后，上述问题很容易解决。染色机变频节能改造也成为降低能耗成本、提高染整行业产品竞争力的最有效途径，这对减少能源浪费具有重要意义

工作原理

本方案采用SKI600系列变频器控制染色机的循环泵：这部分主要是保证染色机的染液和织物运行功率。染色机在整个染色过程之中是密封的，所以整个染色液的操作是通过染色机的循环系统来完成的。循环系统主要由循环泵、溢流口、溢流管、浸渍罐、冷换热器等组成。循环泵将从浸泡槽的假底部泵出染料溶液，并将其输送至冷换热器。染料溶液经交换器送至溢流口，再经溢流口送至溢流管，再经溢流管进入均热罐。这个循环一直持续到染色过程结束，织物从圆筒之中出来

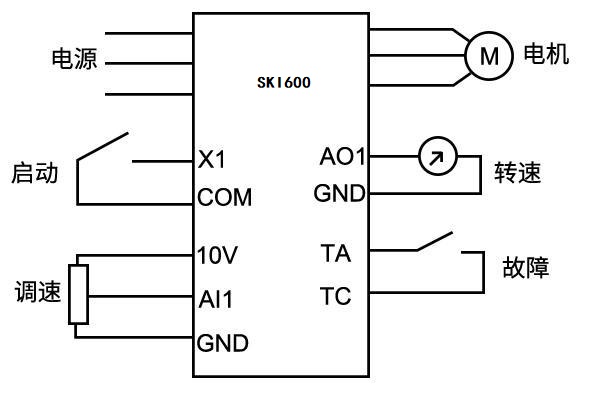

接线图

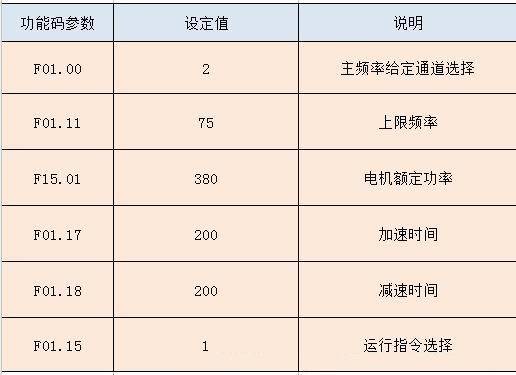

参数设置

SKI600应用优势

（2）宽调速范围，满足客户不同过程的控制要求

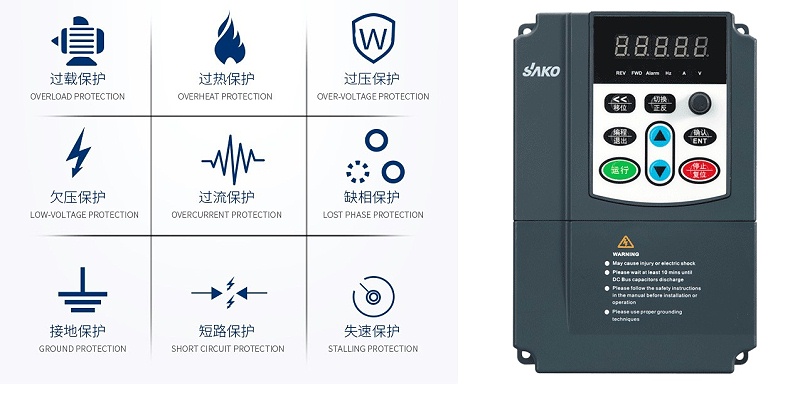

（3）完善的保护功能，确保整个系统长期可靠运行

（4）协助节能改造，大幅降低能耗，比普通异步电动机节电20%超过。

（5）采用SKI600系列染色机变频器后，电机温升明显降低，泵力更强
