GBT模块因何会出现散热不良而损坏的故障?

根据客户反映他的一台变频器在运行中突然爆炸,同时外部保险丝烧断。拆机时发现变频器的igbt模块损坏。相关板卡测试后发现igbt触发电路损坏,其他板卡正常。变频器板拆解时发现其电源板和电流检测板上有大量油污和灰尘。打开变频器散热片风扇,看到散热片上也沾满了油渍杂物,变频器散热通道完全堵塞。结论是变频器的IGBT模块因散热不良而损坏。

Dingtalk_20220215171238

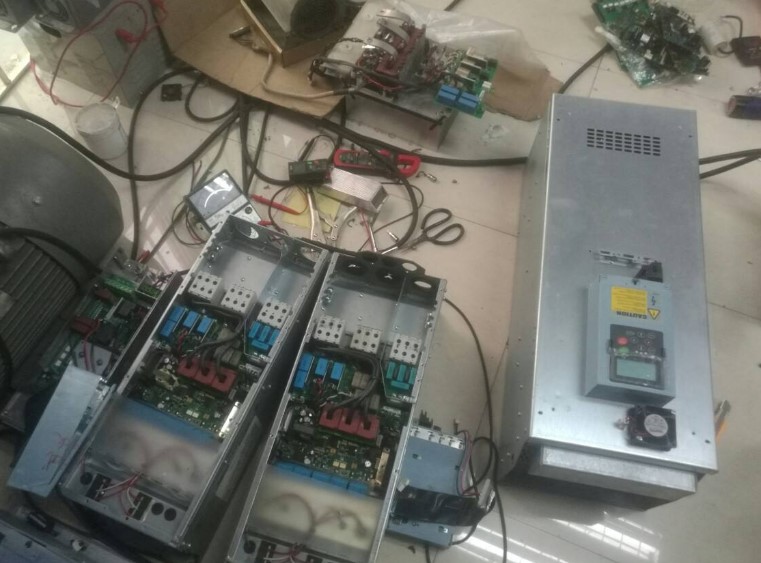

维修过程:首先将变频器完全拆解,拆下散热通道的散热片,用气压气体清洗散热片,将变频器内部所有元器件、板清洗干净。安装igbt模块时,需要按照模块要求和顺序安装,扭矩适中。修复触发电路,然后依次安装其他设备。安装后,进行静态测试。静态测试结果良好后,进行通电测试和负载测试。通过负载测试并成功完成维护。



经验总结:根据几个变频器模块在不同型号、不同使用环境下的维护情况,得出变频器igbt模块损坏的主要原因是使用环境不良,导致门禁卡上的电子元器件损坏,变频器散热通道堵塞。最容易损坏的器件是稳压器和光耦合器。检查驱动电路是否有问题,比较断电时各触发端子电阻是否一致。触发端的电压波形可以通过接通和断开来测量。但是,有些变频器不加载模块就不能打开。此时,在模块的P端连接一个虚拟负载,以防止模块在检查过程中因意外接触启动器或其他线路而烧毁。
