变频器在布线时有哪些规则需要注意的?

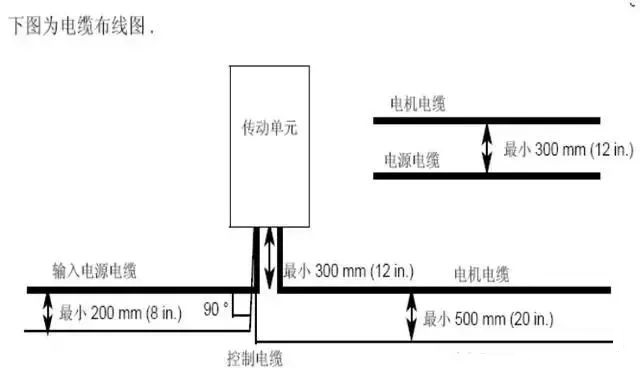

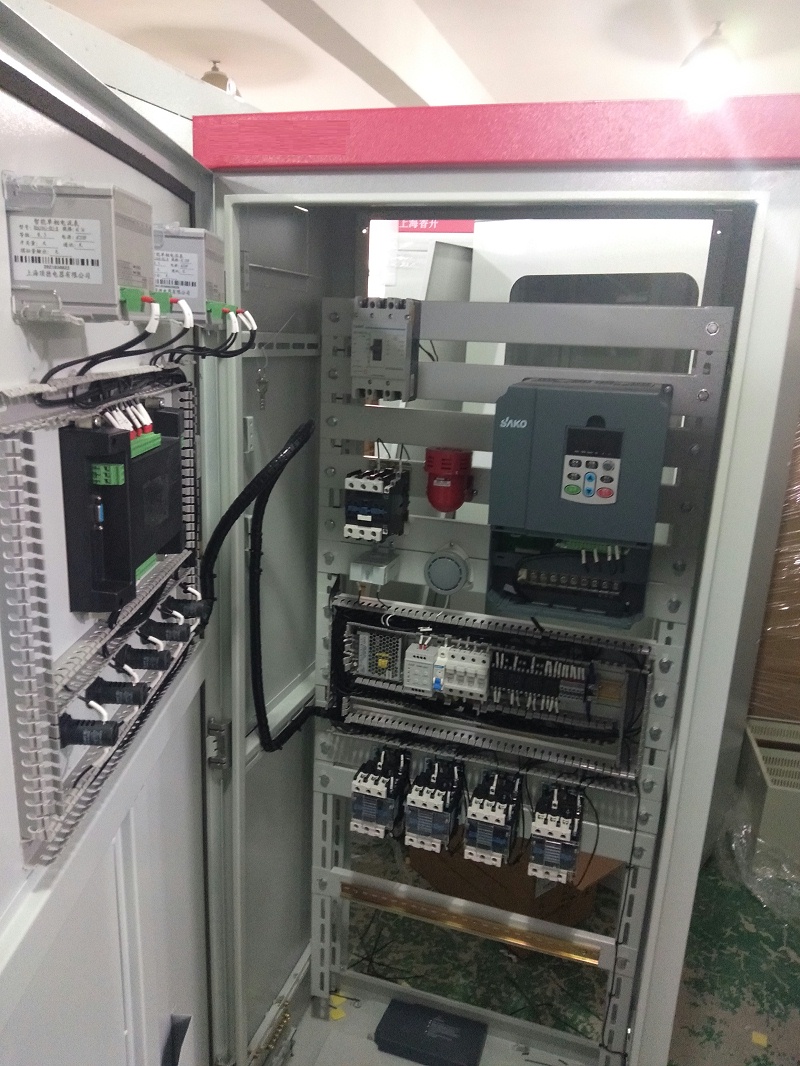

变频器的电缆应独立于其他电缆布线。多个传动单元的电机电缆可以逐个并联。建议将电机电缆、输入电源电缆和控制电缆安装在不同的托盘中,避免电机电缆与其他电缆长距离并联运行,从而减少变频器输出电压瞬变带来的电磁干扰。

微信图片_20210420134513

当控制电缆和电源电缆必须交叉时,交叉角度应为90度。其他电缆不应穿过ACS800。


电缆槽之间以及电缆槽和接地电极之间必须建立良好的电气连接。铝电解槽系统可用于改善局部电压平衡。

o4YBAFv6DOaAPmK1AABJRltQ1sk183

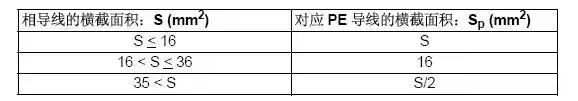

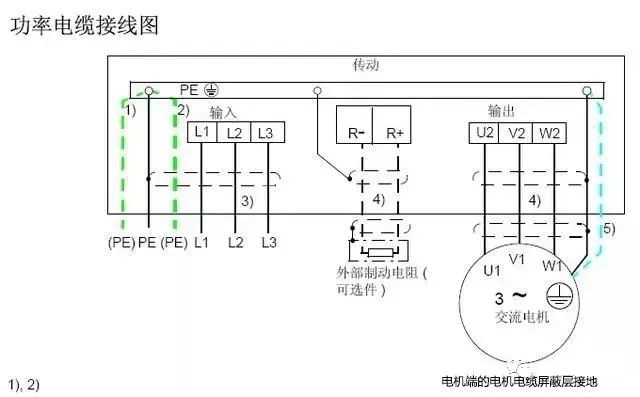

电力电缆选择的一般规则:主电源(输入电源)和电机电缆的型号应根据当地规范进行选择:电缆必须能够承受传动装置的负载电流。在连续使用的条件下,电缆应至少能承受70℃..电力电缆允许使用四芯电缆,但建议使用对称屏蔽电缆。当PE线和相线由相同的金属制成时,为了保证PE线的导电性,应遵守下表。

o4YBAFv6DOaAWl7lAAAudVx1ouY020

o4YBAFv6DOeAcayXAAByGzR3-RI656

选择控制电缆。

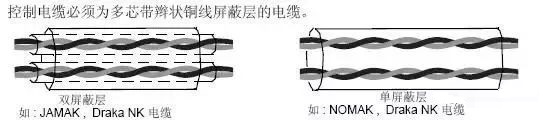

所有控制电缆必须是屏蔽电缆。


模拟信号的传输线应使用双屏蔽双绞线。这种电缆也推荐用于脉冲编码信号的传输线。不同的模拟信号应分别路由,不要使用相同的公共返回线。


低压数字信号线最好使用双屏蔽电缆线,或者单屏蔽双绞线。


模拟信号和数字信号应使用单独的屏蔽电缆。


继电器控制信号,如果其电压不超过48V,可以使用与数字输入信号相同的电缆。继电器控制信号建议使用双绞线。不要与24伏直流电和115/230伏交流电信号共用同一根多芯电缆。

o4YBAFv6DOiAInZbAABCtupTgzA463

在大多数情况下,使用故障诊断码控制模式,而在以下情况下建议使用标量控制模式:


-对于带有多个电机的传动装置,即当连接到传动设备的电机数量不确定时。


-当电机的额定电流小于额定电流的变频器 1/6时。


变频器未连接到电机,且仅用于测试目的时。
